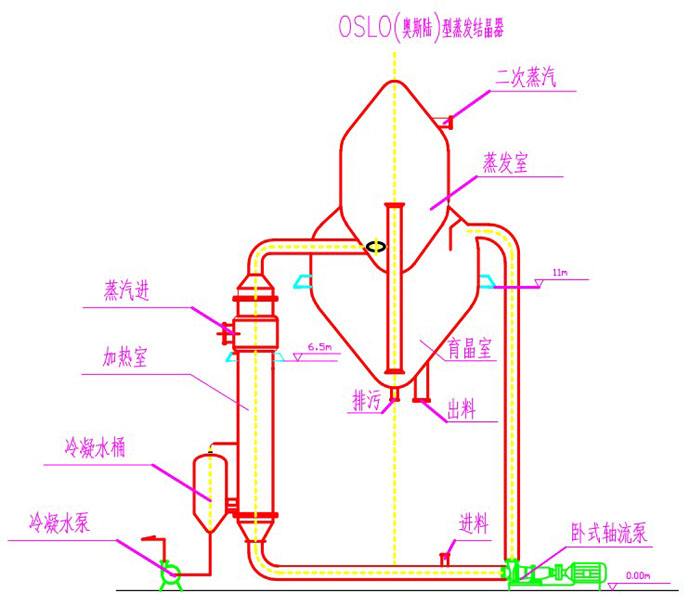

看過好多蒸發結晶器設計，對于不凝氣的排放口大都有問題?？匆幌聡?guó)內各化工設計單位的設計?；げ吭O(shè)備設計技術中心站1974年匯編的《化工設備圖冊》中收集了我國化工系統各設計單位推選出的設計圖紙。在第3 、5分冊所列的53臺立式冷凝器和立式蒸發器中, 30 臺的設計是把排氣口設置在頂部,排氣管徑又多選用20mm的管徑，而蒸汽進口又在上部。這種布置方式在我們的工程設計中屢見不鮮。這是否正確？

冷凝器中不凝氣的排放口應設在蒸汽流程的終端, 而與不凝氣的重度無關。排氣口與進汽口相距應盡可能遠, 即上進汽時為下排氣（冷凝液出口的稍上方）而下進汽時為頂排氣。

    以上所說的排氣口系指冷凝器的主排氣口。在冷凝器的設計中, 通常還在蒸汽不易到達的死角處設置輔助排氣口。

如立式冷凝器中,加熱蒸汽通常從上部進入, 在蒸汽進口管對面上管板的下方死角處也可能積聚不凝氣, 可在此處設置輔助排氣口。例如美國虎克化學公司設計的蒸汽加熱室, 一般蒸汽進口放在上部, 主排氣口直徑較大, 且設在加熱室的底部, 冷凝水出口的稍上方。另外在加熱室的中部和頂部分設有直徑較小的輔助排氣口, 供開車時加速排氣之用。柴倫巴式蒸發器的加熱室設有三個不凝氣排出口。主排氣口直徑為2 一4 英寸。位于加熱室下部冷凝水出口之上。另外在加熱室下部大約三分之一高處和頂部設有1 ~1.5 英寸的排氣口。正常操作時, 僅底部主排氣口經常開啟排氣，而輔助排氣口關閉, 只有傳熱出現異常時才間斷開啟排氣。

進汽口位置的選擇

蒸汽汽入口

    蒸汽冷凝傳熱膜系數的計算通常采用努塞爾特公式, 此公式的推導中忽略了蒸汽和冷凝膜之間的摩擦力。實際上在工業冷凝器中, 蒸汽流速的影響在某些情況下是不能忽略的。一般而言, 當蒸汽從上向下流動時, 有減薄冷凝液膜厚度的作用, 可增大冷凝膜系數。相反,當蒸汽自下向上流動時, 將阻礙冷凝液膜的向下流動, 會增厚液膜, 因而減小冷凝膜系數。這就是為什么大多數立式冷凝器都采用蒸汽從上部進入的緣故。在這種情況下, 就應把排氣口設在冷凝器的下部。
